traefik tutorial

前言

當我們在架設後端 service 的時候很常會遇到要將 service A 和 service B 放在同一個伺服器中運行，這時候會遇到一個問題：要如何設置 Endpoint 讓使用者能分別使用 service A 與 service B 呢？

簡單介紹 traefik

在 traefik 的官網中是如此介紹 traefik 的

Traefik is an open-source Edge Router that makes publishing your services a fun and easy experience.

traefik 的功能其實不只有 reverse proxy 而已，還有 load balancing 、 api gateway …等功能，本篇文章將 focus 在 reverse proxy 上。

與其他 reverse proxy 的區別

traefik 與其他 reverse proxy 軟體（例如： Nginx、HAProxy、Caddy …）最大的區別在於 traefik 在設置上能與 docker 緊密結合（Label Based，接下來會仔細說明）也能與許多環境配合（kubernetes ,docker swarm…）。

traefik 設置的架構

Configuration Discovery

在我們一般的認知中當我們要設置軟體時，通常會想到透過更改 config file 或透過 command line argument 去更改軟體設定，但 traefik 的設定比較複雜。在 traefik 中有所謂的 provider （例如：Docker, Kubernetes IngressRoute…），traefik 會透過這些 provider 去拿到設置的詳細資訊（當然也可透過 config file 或 command line 設定）。以下以 docker-compose 舉例：

example-docker-compose.yaml

1version: "3.8"
2
3services:
4  whoami:
5    image: "containous/whoami"
6    labels:
7      - "traefik.enable=true" # <- 注意這裏

當我們設置 traefik 使用 Docker 作為 provider 時，traefik 就會從 docker 抓取 container 資料，以上述 docker-compose 為例，當 traefik 發現有 container 的 labels 為 traefik.enable=true 時，就會認定該 container 需要用到 traefik 的功能，並根據其設定為該 container 開啟 traefik 的功能。

Routing & Load Balancing

EntryPoints

在設定所有的 routing 之前，我們必須先設定 traefik 的 entrypoint 。所有的 request 都會從 entrypoint 進入，再由 traefik 轉送到指定的 service 。以下以 traefik 的 static config file 為例：

traefik.yaml

1entryPoints:
2  web: # <- 這邊為使用者自己定義的名稱
3    address: ":80"
4  web2:
5		address: ":8080"

以上述的 config file 為例，若我們要發送 request 到伺服器，就必須發送到 <伺服器 IP>:<80> 或 <伺服器 IP>:<8080>

Routers

當 request 由 entrypoint 進入後要如何決定將其轉發到哪一個 service 就需要透過設定 Routers 解決。在設定 Router 時需要考慮以下幾點：

  1. EntryPoint: traefik 預設 router 會監聽每一個 entryPoint ，但我們也可以設定成指監聽某幾個 entryPoint 。以下範例我們設置一個 Router 名稱為 “myrouter” 並指定其 entryPoint 為 web2

    example-docker-compose.yaml

    1version: "3.8"
2
3services:
4  whoami:
5    image: "containous/whoami"
6    labels:
7      - "traefik.enable=true"
8			- - "traefik.http.routers.myrouter.entrypoints=web2" # <- "myrouter" 為使用者自己定義的名稱

  2. Rule: traefik 會根據使用者設定的 rule 決定 request 會到哪一個 router 。以下範例我們設置一個 rule 只讓 host 名稱為 myserverdomainname.com 的 request 進到此 router 。

    example-docker-compose.yaml

    1version: "3.8"
2
3services:
4  whoami:
5    image: "containous/whoami"
6    labels:
7      - "traefik.enable=true"
8		  - "traefik.http.routers.myrouter.entrypoints=web2"
9			- "traefik.http.routers.myrouter.rule=Host(`myserverdomainname.com`)"

    以上範例為使用 Host() 來設置 rule ，其實還有許多方法 Method()、Path()…，更多方法可以參考 官網。

  3. Priority: 在設置 rule 時可能發生 request 同時滿足兩個 router 的 rule，這時後需要設定 Priority 才能決定 request 要轉送到哪個 router 。

  4. Middlewares: 我們可以針對 route 設定 middleware ，在 request 轉送到 service 之前對其處理，詳細的設置內容會在下一個章節提到。

  5. Service: 每一個 route 必須指定一個 service 作為目標，當 request 進到該 router 後會轉送到目標 service 。這時候你可能會想：為什麼需要一個 service 呢？直接將 router 目標指向某個 後端應用程式的 url 就好了啊？原因是 traefik 除了提供 reverse proxy 以外還有 LoadBalancer 的功能，透過接下來的範例能更清楚了解。

    在 traefik 中需要另外設置 service ，我們先以 config file 的形式再以 docker-compose 的設定方式能更了解 traefik 的 service 是如何運作的。

    以下為 config file 形式的 service 設定，其中我們設置一個名稱為 my-service 的 service

    traefik.yaml

    1http:
2  services:
3    my-service:
4      loadBalancer:
5        servers:
6        - url: "<http://private-ip-server-1/>"
7        - url: "<http://private-ip-server-2/>"

    從以上的 config file 可以知道當 request 從某個 router 轉送到 “my-service” 時有可能被轉送到 “http://private-ip-server-1/” 以及 “http://private-ip-server-2/” 而會轉送到哪一個 url 是根據 Round-robin 演算法。

    以下為 docker-compose 的設定，其中我們設置一個名稱為 my-service 的 service ，而這個 service 會與 container 的 port 80 連結。

    example-docker-compose.yaml

     1version: "3.8"
 2
 3services:
 4  whoami:
 5    image: "containous/whoami"
 6    labels:
 7      - "traefik.enable=true"
 8		  - "traefik.http.routers.myrouter.entrypoints=web2"
 9			- "traefik.http.routers.myrouter.rule=Host(`myserverdomainname.com`)"
10			- "traefik.http.services.my-service.loadbalancer.server.port=80"

    從以上 docker-compose 可發現若我們使用 labels 設定 service ， traefik 會自動將該 container 與設定的 service 連結，我們不需要像 config file 那樣設置 “url” 。

    最後我們需要將該 router 指向一個 service 。在以下範例我們設置 Router 名稱為 myrouter 指向一個名稱為 my-service 的 service

    example-docker-compose.yaml

     1version: "3.8"
 2
 3services:
 4  whoami:
 5    image: "containous/whoami"
 6    labels:
 7      - "traefik.enable=true"
 8		  - "traefik.http.routers.myrouter.entrypoints=web2"
 9			- "traefik.http.routers.myrouter.rule=Host(`myserverdomainname.com`)"
10			- "traefik.http.services.my-service.loadbalancer.server.port=80"
11			- "traefik.http.routers.myrouter.service=my-service"

  6. TLS: traefik 的功能也包含處理 HTTPS 連線，此設定較為複雜，可參考另一篇文章（未完成）。

Middlewares

當 request 進入 router 後，我們可以設置 middlewares 對 request 進行處理，再送到 service 。

以下範例我們設置一個名稱為 mymiddleware 的 middleware 並使用 traefik 內建的 ratelimit ，最後我們將 mymiddleware 加到 myrouter 中。

example-docker-compose.yaml

 1version: "3.8"
 2
 3services:
 4  whoami:
 5    image: "containous/whoami"
 6    labels:
 7      - "traefik.enable=true"
 8		  - "traefik.http.routers.myrouter.entrypoints=web2"
 9			- "traefik.http.routers.myrouter.rule=Host(`myserverdomainname.com`)"
10			- "traefik.http.services.my-service.loadbalancer.server.port=80"
11			- "traefik.http.routers.myrouter.service=my-service"
12		  - "traefik.http.middlewares.mymiddleware.ratelimit.average=100"
13      - "traefik.http.middlewares.mymiddleware.ratelimit.burst=30"
14      - "traefik.http.routers.myrouter.middlewares=mymiddleware"

traefik 設定範例

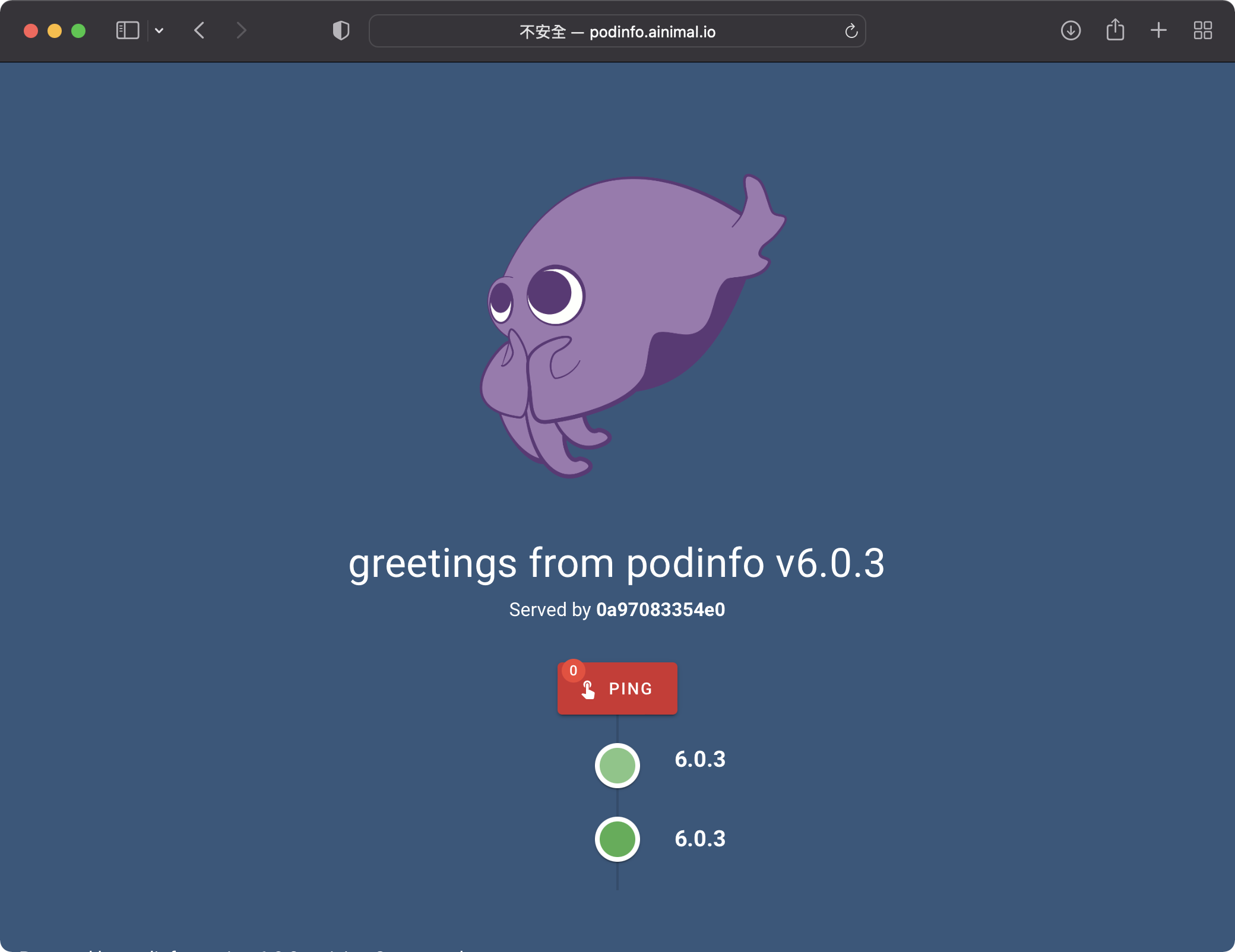

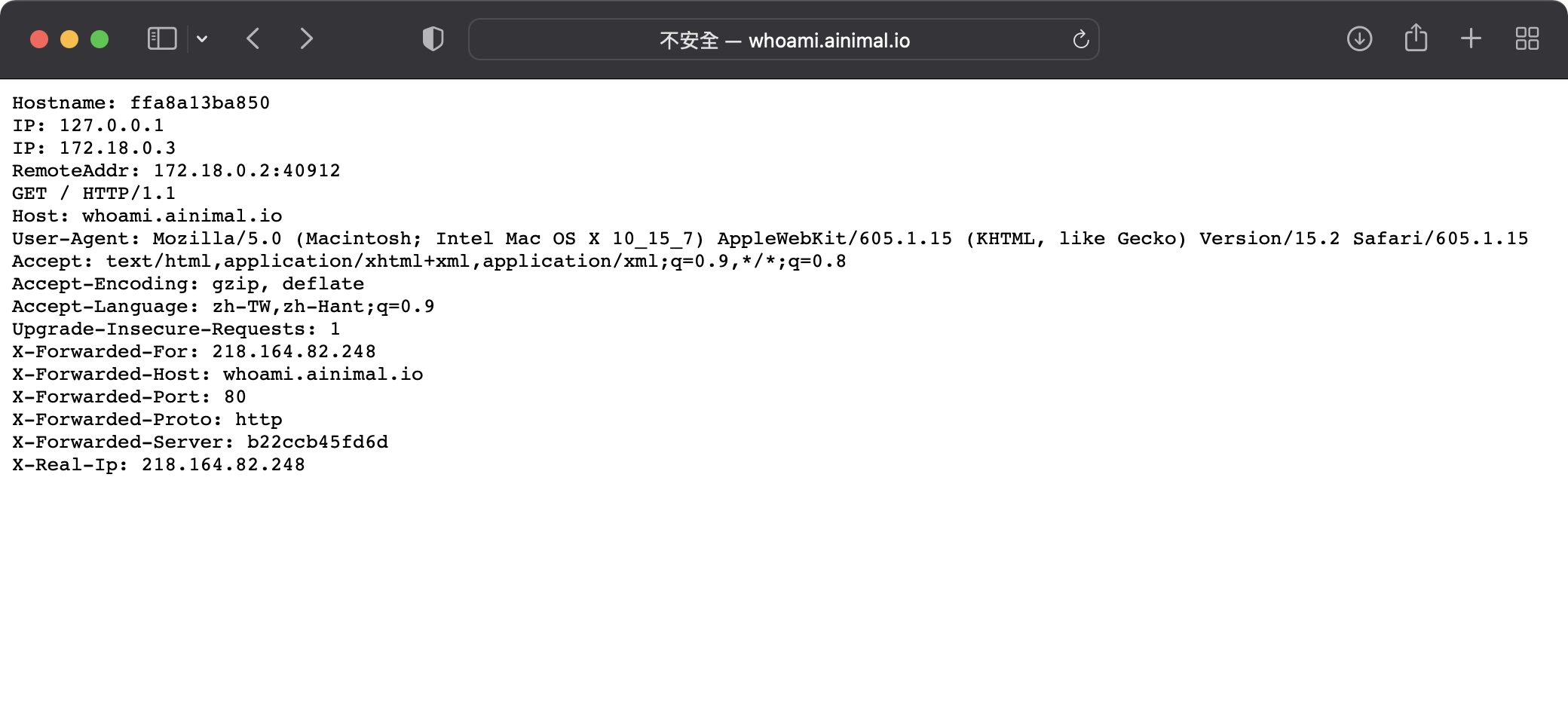

以下文章將會實際設定 traefik 作為 reverse proxy ，並會使用 whoami 和 podinfo 作為示範 container。

在開始教學前，請先確認你的環境滿足以下條件

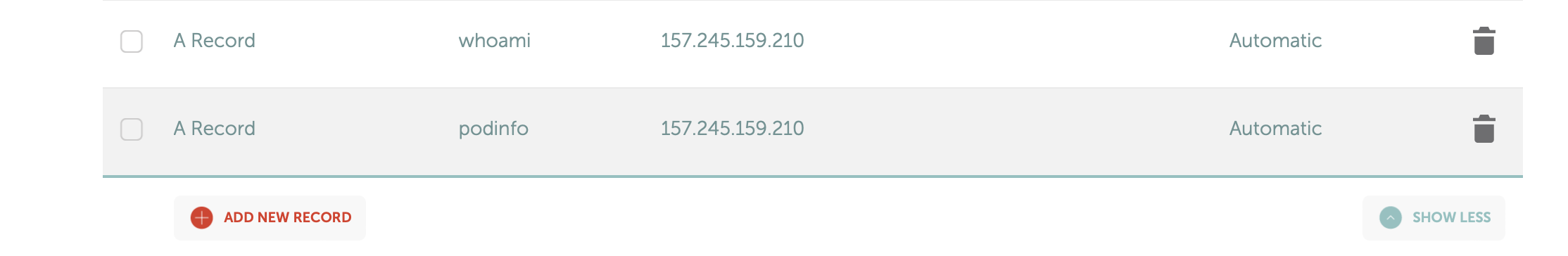

本教學的伺服器環境為 debian bullseye docker 版本為 20.10.12 、 domain name 為 ainimal.io

建立 directory

首先我們建立一個 directory ，接下來的設定檔案都會放在這個 directory 裡面。

1mkdir traefik-example
2cd traefik-example

docker 環境設定

在設定 traefik 前我們必須建立一個 docker network ，以下範例我們建立一個名稱為 mynetwork 的 docker network 。

1docker network create mynetwork

traefik 必需與 container 存在於同一個 docker network 才能順利運行，我們會將此 docker network 在接下來的 docker-compose 中設定為預設 network。

建立 docker-compose 環境變數

在 traefik-example 目錄下建立一個 .env 檔案，將所有 docker-compose 環境變數儲存在其中。此步驟並非必須，但之後若要更改 docker-compose 中的一些參數會較方便。

.env

1MY_DOMAIN=ainimal.io
2DEFAULT_NETWORK=mynetwork

Traefik static configuration

在 traefik-example 目錄下建立一個 traefik.yaml 檔案。

我們通常會在此設置較為“靜態”的設定，以下範例我們設定其 entryPoints 與 providers

traefik.yaml

1entryPoints:
2  web:
3    address: ":80"
4
5providers:
6  docker:
7    endpoint: "unix:///var/run/docker.sock"
8    exposedByDefault: false

注意 exposedByDefault 設定，因為這裏設置為 false 所以如果有 container 需要使用到 traefik 的功能就必須設定該 container 的 label 為 "traefik.enable=true"

Docker-compose 設定
